Коротко
- Універсально кращого кабелю немає: моноліт виграє в стіні, багатожильний — там, де жилу постійно гнуть.
- Для прихованої проводки в квартирі беріть силовий кабель з монолітною жилою класу 1, зазвичай ВВГнг-LS 3×1,5 і 3×2,5.
- У щитку зручніший багатодротяний провід ПВ-3: його реально завести в автомати без тріщин ізоляції.
- ПВС і ШВВП — для техніки й подовжувачів, не для штроби й штукатурки.
- На частоті 50 Гц «скін-ефект» у побутових перерізах майже не працює, тож багатожильний сам по собі більше струму не тягне.
- Гнучку жилу в гвинтову клему садіть через наконечник НШВІ, інакше контакт рано чи пізно почне грітися.
Ці пункти вже закривають більшість побутових рішень. Нижче — чому саме так, де винятки і які дрібниці ламають навіть правильний переріз.
Коротко: для стін, стелі й підлоги кращий моноліт. Для щитка, подовжувача, світильника на підвісі й усього, що рухається, — багатожильний. Якщо шукаєте «один кабель на все», такого немає, і продавці, які обіцяють універсальність, зазвичай просто підсовують те, що стоїть на полиці.
Плутанина починається вже з мови. В електромонтажі «багатожильний» означає дві різні речі, і через це люди купують ПВС у стіну або навпаки намагаються запхати жорстку моножилу 6 мм² у тісний щиток. Я сам так робив на початку, потім пів дня вирівнював жили плоскогубцями й тихо злився на власну жадібність до «одного бухту на все».
Матеріал не замінює проєкт і консультацію електрика. Норми, переріз під конкретне навантаження і тип прокладки все одно треба звіряти з ДБН і паспортом обладнання. Тут — про конструкцію жили, бо саме її плутають найчастіше.
Моноліт і багатожильний — це не «одна жила» і «три жили»
Коли в пошуку пишуть «який кабель кращий моноліт чи багатожильний», мають на увазі будову самої міді всередині ізоляції. Моноліт — це одна суцільна дротина. Багатожильний у цьому сенсі — джгут тонких дротинок, звитих разом. І одне, і друге може бути в кабелі на три, чотири чи п’ять жил.
Окремо існує побутова калька «одножильний кабель» як кабель з однією жилою, наприклад ВВГ 1×10. Це вже про кількість ізольованих провідників у спільній оболонці, а не про те, моноліт там чи джгут. Через цю двозначність у магазині легко купити не те. Запитуйте точніше: «жила однодротяна чи багатодротяна».
У паспорті кабелю це виглядає сухо, зате однозначно. Український стандарт ДСТУ EN 60228:2015 (європейський IEC 60228) ділить жили на класи гнучкості. Саме клас, а не маркетинг на етикетці, каже, куди виріб можна класти.
- Клас 1 — суцільна однодротяна жила, той самий моноліт.
- Клас 2 — багатодротяна жила для стаціонару: кілька відносно товстих дротів, кабель ще жорсткий.
- Клас 5 — гнучка жила з багатьох тонких дротів, як у ПВ-3 чи ПВС.
- Клас 6 — підвищена гнучкість, дуже тонкі дротинки, шнури техніки, роботи, кабель-канали, що постійно рухаються.
Ось де більшість статей обрізають тему. «Багатожильний» у щитку й «багатожильний» у ВВГ на 35 мм² — різні звірі. Перший гнеться руками. Другий лише трохи поступливіший за моноліт і все одно призначений лежати нерухомо.
Чим вони відрізняються, коли вже лежать у стіні
Мідь та сама. Номінальний переріз той самий. А поведінка — ні. Моноліт тримає форму: вигнули, поклали в штробу, він не пружинить назад. Багатодротяна жила навпаки хоче розпрямитися, її треба фіксувати. Зате її можна багаторазово зігнути, і вона не трісне всередині ізоляції.
Механіка проста. Товстий суцільний дріт при згині накопичує напруження в одному місці — як дріт від канцелярської скріпки, який зламається, якщо його довго гойдати. Тонкі дротинки в джгуті згинаються кожна на малий кут, тому жила «грає». Для розетки в бетоні це зайве. Для дверцят щитка чи пилососа — обов’язкове.
По струму картинка спокійніша, ніж розповідають на форумах. Таблиці навантаження рахують за номінальним перерізом, матеріалом і способом прокладки, а не за кількістю дротинок. Моноліт 2,5 мм² і гнучкий 2,5 мм² в одній і тій самій трубі гріються майже однаково. Різниця є, але вона в опорі, не в «магії поверхні».
| Параметр | Моноліт, клас 1 | Стаціонарний багатодротяний, клас 2 | Гнучкий, клас 5–6 |
|---|---|---|---|
| Типове місце | стіни, стеля, підлога | лотки, великі перерізи | щиток, шнури, рухомі вузли |
| Марки, які бачите в магазині | ВВГнг-LS, ПВ-1, ППВ | ВВГ / ВВГнг великих перерізів | ПВ-3, ПВС, ШВВП, КГ |
| Макс. опір 2,5 мм² при 20 °C | 7,41 Ом/км | 7,41 Ом/км | 7,98 Ом/км |
| Згин | погано переносить циклічний | краще за моноліт, не для «гармошки» | нормальна робота |
| Корозія | менша поверхня | щілини між дротами | ще більша поверхня |
| Ціна | зазвичай нижча | близько до моноліту | дорожчий у виробництві |
Цифри опору — граничні значення для голої міді з того ж ДСТУ EN 60228:2015. Для 2,5 мм² гнучка жила може бути десь на 8% «гіршою» за моноліт. На короткій лінії в квартирі ви цього не відчуєте. На трасі 80–100 м уже варто тримати в голові, особливо якщо сидите на межі падіння напруги.
Міф про скін-ефект, який псує покупку
Найстійкіша байка звучить так: змінний струм тече по поверхні, у багатожильного поверхні більше, отже він «кращий для 220 вольт». На радіочастотах і в товстелезних жилах електростанцій зерно істини є. У розетці — ні.
Глибина проникнення струму в міді на 50 Гц становить близько 9,2 мм. Це дані Wikipedia зі стандартної формули скін-шару. У жили 2,5 мм² радіус менше міліметра. Струм спокійно йде всім перерізом, і моноліт, і джгут. Звичайна багатодротяна жила ще й не літц-провід: дротинки не ізольовані одна від одної, тож «зайва поверхня» електрично майже не працює.
Звідси практичний висновок, який мало кому подобається. Багатожильний не беруть «щоб тягнув більше». Його беруть, щоб гнувся і не лопнув від вібрації. Якщо хтось продає вам ПВС у штробу аргументом «він потужніший, бо багатожильний» — це вже не консультація, а казка.
Окремо про нагрів. У джгуті між дротинками є повітря, тепло відводиться трохи гірше. У побутових перерізах це знову ж таки дрібниця порівняно з тим, як ви проклали кабель: у теплоізоляції, пучком, у гофрі під гіпсокартоном. Спосіб прокладки вбиває запас набагато сильніше, ніж клас жили.
Де моноліт справді кращий
Стаціонарна проводка любить жорсткість. Моноліт легше завести в клемник розетки й вимикача, він не розпушується під гвинтом, його простіше обтиснути в гільзі. У штробі він лежить, як йому сказали. Після замазки ніхто його не смикатиме сто разів на день.
Для квартири й будинку робоча схема така. Освітлення — мідний ВВГнг-LS 3×1,5 з монолітом. Розетки — 3×2,5. Варильна поверхня, духова шафа, бойлер — окремі лінії 4 або 6 мм², теж моноліт, якщо кабель ще реально зігнути на трасі. Плоский ВВГ-П зручніший у штробі, круглий — у трубі.
Чому саме нг-LS, а не «просто ВВГ». «Нг» означає, що оболонка не підтримує горіння, LS — знижене димовиділення. Для житла це вже не примха, а нормальний мінімум. Моноліт тут ні при чому, але люди часто плутають марку й конструкцію жили й купують щось одне замість другого.
- Прихована прокладка в борознах, під штукатуркою, у пустотах плит.
- Відкрита прокладка в кабель-каналі, якщо лінія не рухається.
- Довгі фідерні ділянки, де важливий трохи нижчий опір.
- Клемники розеток, вимикачів, кнопок, більшість побутових автоматів.
На великих перерізах моноліт стає ворогом рук. Жилу 16 мм² класу 1 зігнути в щиті — ще те задоволення, ізоляція іноді тріскає на радіусі. Тому виробники на 10–16 мм² і вище часто ставлять уже клас 2: зовні ніби «багатожильний», по суті все ще стаціонарний кабель.
Де без багатожильного не обійтися
Усе, що рухається, вібрує або збирається-розбирається, хоче гнучку жилу. Праска, перфоратор, подовжувач, прожектор на штативі, ворота, насос на віброопорах. Моноліт там живе недовго: спочатку мікротріщина міді під ізоляцією, потім обрив «раптом, нізвідки».

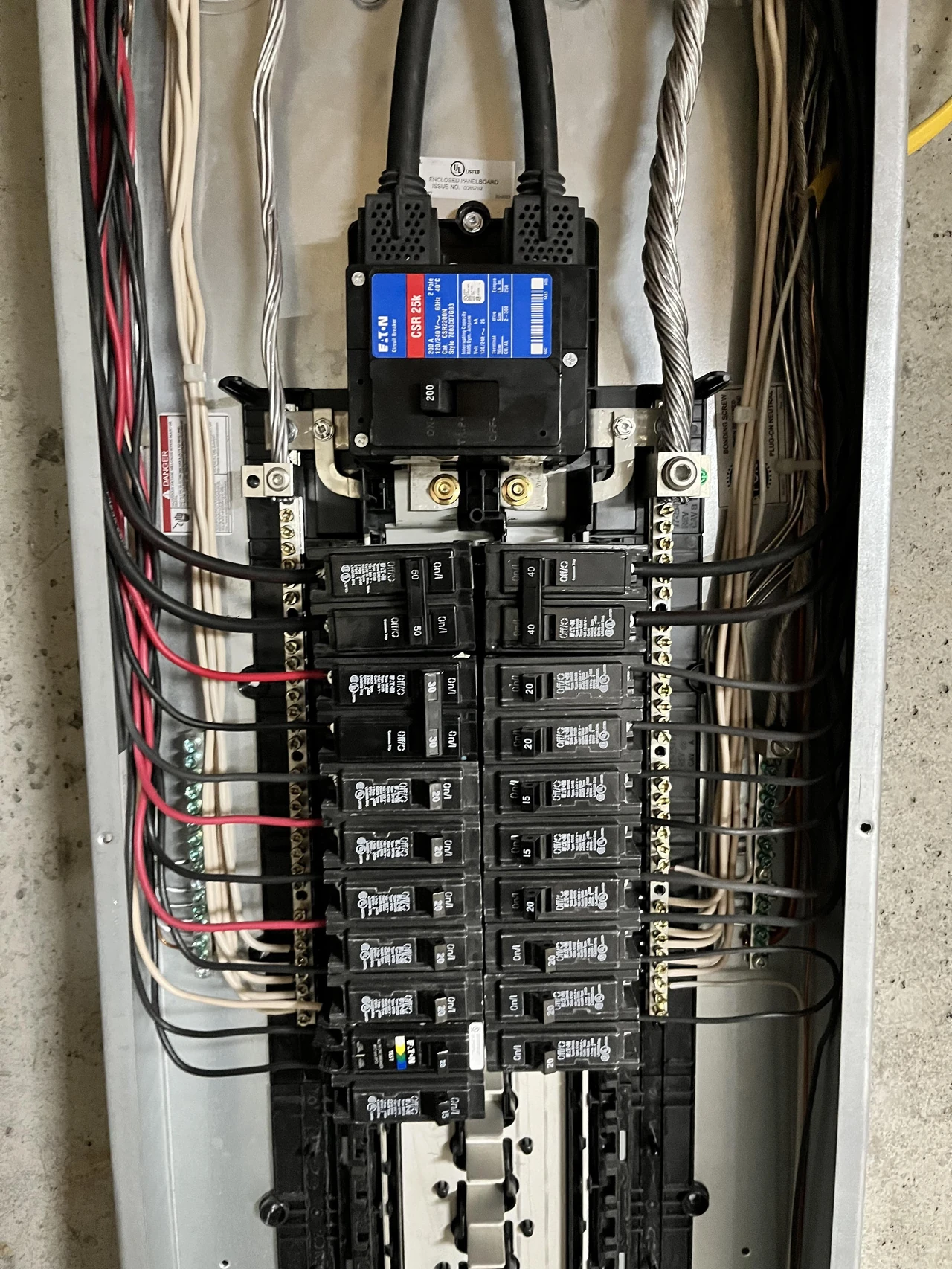

Окремий випадок — розподільний щит. Тут багато коротких згинів, нульові й заземлювальні шини, перемички між автоматами. У практиці помічав одну й ту саму картину: бригада тягне по квартирі моноліт, а в щитку чомусь теж ним. Потім мучаться, гріють житло феном, ламають ізоляцію на вводі в автомат. ПВ-3 тієї ж 6 мм² заходить набагато людськіше.
Марки, які варто тримати в голові окремо від «стінного» кабелю.
- ПВ-3 — установчий провід підвищеної гнучкості, одноізоляційний, для щитів, лотків, труб, збірок.
- ПВС — круглий з’єднувальний зі подвійною ізоляцією, побутова техніка, подовжувачі.
- ШВВП — плоский шнур, світильники, дрібна техніка, не силові лінії.
- КГ — гумова оболонка, вулиця, генератор, зварка, те, що волочиться по землі.
Радіус згину теж різний. Для ПВ-1 виробники типу «Одескабель» нормують близько 10 зовнішніх діаметрів, для ПВ-3 — близько 5. Це не «ну приблизно складіть навпіл», а межа, за якою мідь усередині вже може дати тріщину, навіть якщо зовні все гладко.
ПВС у стіну — найпопулярніша помилка
ПВС м’який, дешевий на вигляд, «як у праски, отже нормальний». Його й кладуть у штукатурку. Оболонка й ізоляція розраховані на шнур приладу, а не на десятиліття в лужному розчині штукатурки без повітря. До того ж гнучка жила в стіні не дає жодної переваги: її ніхто не згинатиме.
За спостереженнями, такі лінії ще й складніше ремонтувати. Моноліт у штробі можна обережно витягнути й замінити. ПВС м’янеться, оболонка липне, в розетці розпушується. Якщо вже хочете «по-людськи», беріть силовий кабель для стаціонару, а гнучкий залиште там, де він працює як шнур.
Клас 2 не треба плутати з класом 5
На барабані ВВГ 4×35 теж «багатожильний». Це клас 2: кілька товстих дротів, кабель для нерухомої прокладки. Його не можна використовувати як аналог ПВ-3 у рухомому вузлі. І навпаки, клас 5 не робить зі ПВС повноцінний замінник ВВГнг-LS у квартирній мережі.
Візуально відрізнити просто. Розріжте ізоляцію. Клас 1 — одна кругла мідна «паличка». Клас 2 — 7 відносно товстих дротів, іноді спресованих. Клас 5 — вже десятки тонких блискучих волосинок, жила м’яка, як шнур чайника. Якщо продавець каже «багатожильний, значить гнучкий», покажіть йому розріз. Часто виявляється, що гнучкого там кіт наплакав.
Клеми, WAGO і наконечники: де жила любить помститися
Більшість аварій на «правильному перерізі» сидять не в кабельній трасі, а в контакті. Моноліт у гвинтовій клемі розетки поводиться передбачувано: завели, затягнули, він не витікає з-під шайби. Гнучку жилу без наконечника гвинт розчеше в віник. Частина дротинок лишається поза затискачем, переріз у точці контакту падає, місце гріється, ізоляція темніє.

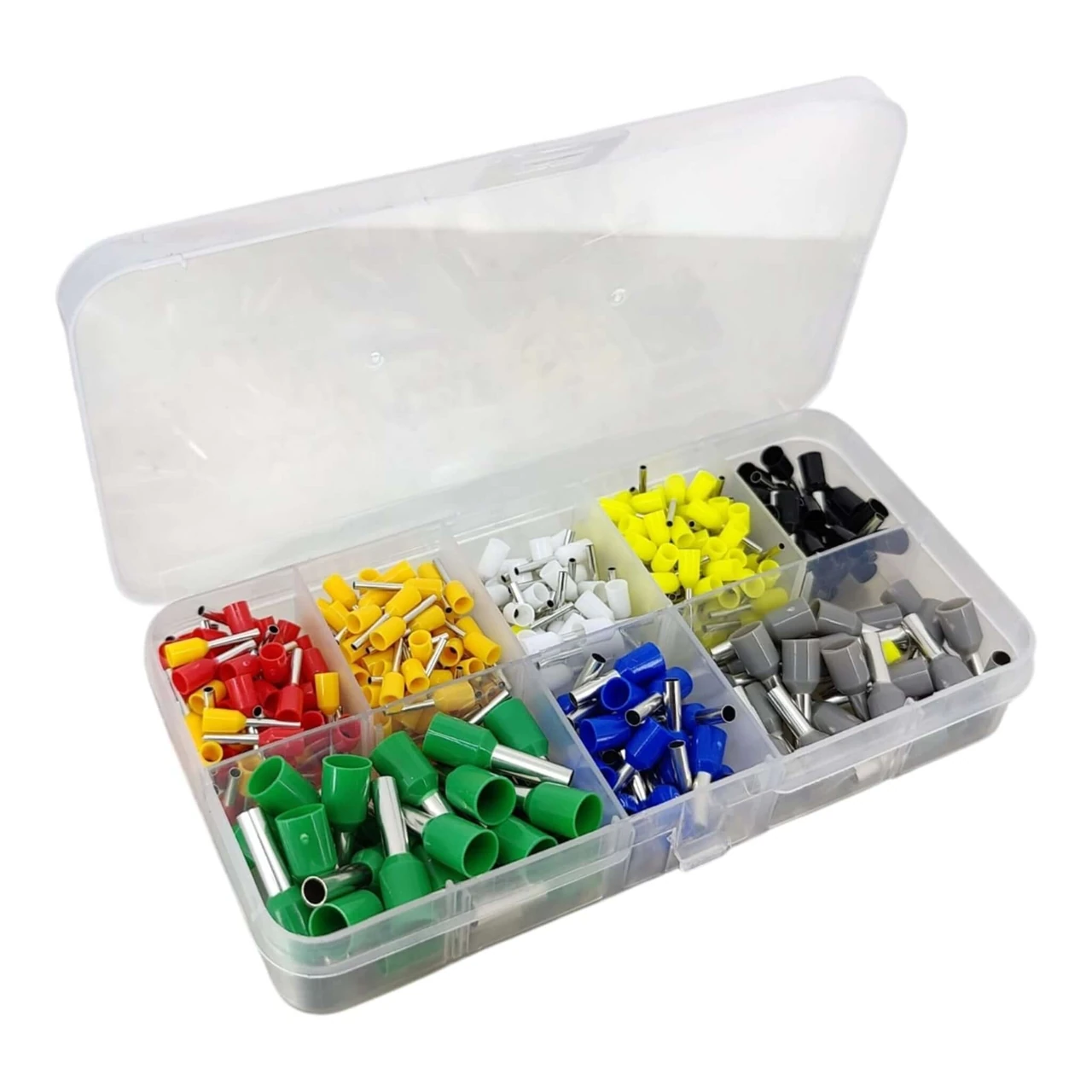

Наконечник НШВІ (втулковий, з ізоляційним коміром) збирає джгут у щільний циліндр. Обтискати треба кліщами під наконечники, не плоскогубцями «на око». Дешевий інструмент часто лише мне гільзу, і вона злітає з жили при першому ривку. Перевіряв так партію «з ринку»: з десяти штук три знялися пальцями.
З самозатискними клемниками теж не все одноково. Серія WAGO 221 з важелем приймає і моноліт, і багатодротяну, і тонкожильну жилу. Компактні push-in на кшталт 2273 і 773 розраховані насамперед на жорсткий моноліт: гнучку туди або не заведеш надійно, або лише з гільзою, і то не завжди. Мішати в одному гвинтовому затискачі моноліт і «віник» без гільзи — окремий вид спорту з сумним фіналом.
- Розетка, вимикач, більшість автоматів — моноліт іде прямо, гнучкий через НШВІ.
- WAGO 221 — обидва типи, гільза не обов’язкова, якщо жили чисті й переріз у діапазоні.
- WAGO 2273 / 773 — ставка на моноліт.
- Гвинтова клема щита — дивіться паспорт: для класів 5 і 6 виробники часто прямо пишуть «тільки з наконечником».
Ще один побутовий сюрприз: лудіння кінця багатожильного «щоб не розпушувався». Припій під гвинтом тече, контакт слабшає. Для силових клем це погана заміна гільзі. Паяти можна в слабкострумі, не в лінії на 16 А.
Як вибрати за хвилину, без таблиці на сім поверхів
Якщо відкинути екзотику, квартира зводиться до чотирьох коробок. Не треба меморізувати класи зранку до вечора. Треба не змішати стаціонар і шнур.
| Задача | Що брати | Чому не навпаки |
|---|---|---|
| Штроба, стеля, підлога | ВВГнг-LS, моноліт класу 1 | ПВС тут не кабель для стін |
| Щиток, перемички, вводи в автомати | ПВ-3 відповідного перерізу | моноліт 4–6 мм² погано лягає в клемник |
| Подовжувач, праска, перфоратор | ПВС або КГ | моноліт зламається на згині |
| Підвісний світильник, бра | ШВВП або гнучкий шнур | жорстка жила передасть механіку на патрон |
Переріз не «лікується» класом жили. Світло як і раніше сідає на 1,5 мм² з автоматом 10 А, розетки — на 2,5 мм² і 16 А, потужна плита — окремо, часто 6 мм². Це побутова практика, не універсальний закон: довга траса, пучок у утеплювачі чи трифазне навантаження можуть вимагати іншого розрахунку. Клас 5 не дозволить поставити 1,5 мм² туди, де проситься 2,5.
Типові помилки, які дорого коштують
Перша — купити «багатожильний кабель 3×2,5» і не уточнити, ПВС це чи ВВГ. На ціннику інколи написано лише кількість жил. Друга — зібрати весь об’єкт монолітом, включно зі щитом, «бо так дешевше на метр». Економія вилізе годинами монтажу й ризиком тріщин.
Третя — завести гнучку жилу під гвинт розетки без наконечника. Через пів року запах пластику, через рік — підгорілий клемник. Четверта — вірити, що багатожильний «краще тримає струм через поверхню». П’ята, уже зовсім побутова: мішати алюміній старого фонду з новою міддю в одній скрутці. Це вже не про моноліт, але горить так само впевнено.
- ПВС і ШВВП у штукатурці, під стяжкою, у землі.
- Моноліт на вібрації: генератор, насос, ворота, автомобіль.
- Скрутка моноліту з багатожильним «на ізоленту».
- Обтиск НШВІ зубами плоскогубців.
- Покупка без перевірки: мідь має бути міддю, не оміднений алюміній під жовтою плівкою.
Остання позиція б’є частіше, ніж хочеться думати. На зрізі фальшивки видно сіре ядро. Такий провід і як моноліт, і як «багатожилка» поводиться гірше за чесну мідь меншого перерізу. Краще один раз зрізати кінець на прилавку, ніж потім шукати, чому кабель теплий при звичайному чайнику.
Є ще дрібниця, яку рідко згадують. Багатодротяна жила боїться вологи всередині ізоляції сильніше: капіляри між дротинками тягнуть воду далі по трасі. Якщо лінія йде у вогкому підвалі чи по вулиці, герметичність муфт і оболонки важливіша, ніж дискусія «моноліт чи джгут». Моноліт у цьому сенсі простіший: менше щілин.
І про руки. Моноліт 2,5 мм² ріжеться й зачищається швидко, жало знімача не зривається. Гнучкий 2,5 мм² легко підрізати ножем: кілька крайніх дротинок відлітають, фактичний переріз уже не 2,5. Знімач з каліброваним лезом тут не розкіш. Я якось на об’єкті нарахував у «2,5» після поганої зачистки щось ближче до 2,0 — і це ще до клемника.
Тож відповідь, заради якої все це писалося, звучить нудно і правильно. Для нерухомої проводки кращий моноліт. Для всього, що гнеться, вібрує або збирається в щитку, кращий багатожильний потрібного класу. Не кабель «загалом кращий», а кабель на своєму місці. Якщо лінія в стіні — беріть ВВГнг-LS з однодротяною жилою. Якщо кінець цієї лінії заходить у автомат тісним радіусом — зробіть перехід на ПВ-3 через гільзу чи клемник. Не кладіть шнур від праски в бетон лише тому, що він м’який.
Перед покупкою відкрийте паспорт: клас жили, марка, нг-LS, переріз. На розрізі перевірте, що це мідь, а не «майже». І якщо є сумнів по навантаженню — краще зайвий квадрат і окрема лінія, ніж віра в те, що джгут тонких дротинок якось сам витягне плиту. Електрика це пробачає рідко, зате запам’ятовується надовго.
