На фото з фронту та місць уражень дедалі частіше з’являється цей невеликий літакоподібний апарат. БПЛА Молния фото показують просту конструкцію з пінопласту, фанери та алюмінієвих трубок, яка тим не менш здатна долетіти на 30–50 км і доставити бойову частину вагою до 10 кг. Російські підрозділи використовують такі дрони для ударів по логістиці, бронетехніці та позиціях у прифронтовій зоні.
Зовнішньо Молния виглядає як дешевий FPV-літак з фіксованим крилом. Довжина фюзеляжу сягає близько 1,5 м, розмах крил — приблизно такий самий. На знімках чітко видно легкий корпус з пінопласту або картону, посилений фанерними елементами, та електричні двигуни з пропелерами. Це не квадрокоптер і не повноцінна крилата ракета — проміжна ланка, оптимізована під масове виробництво.
Українські військові та волонтери регулярно публікують фото збитих та трофейних екземплярів. Саме ці зображення дають змогу детально вивчити конструкцію, зрозуміти слабкі місця та вдосконалювати засоби протидії.

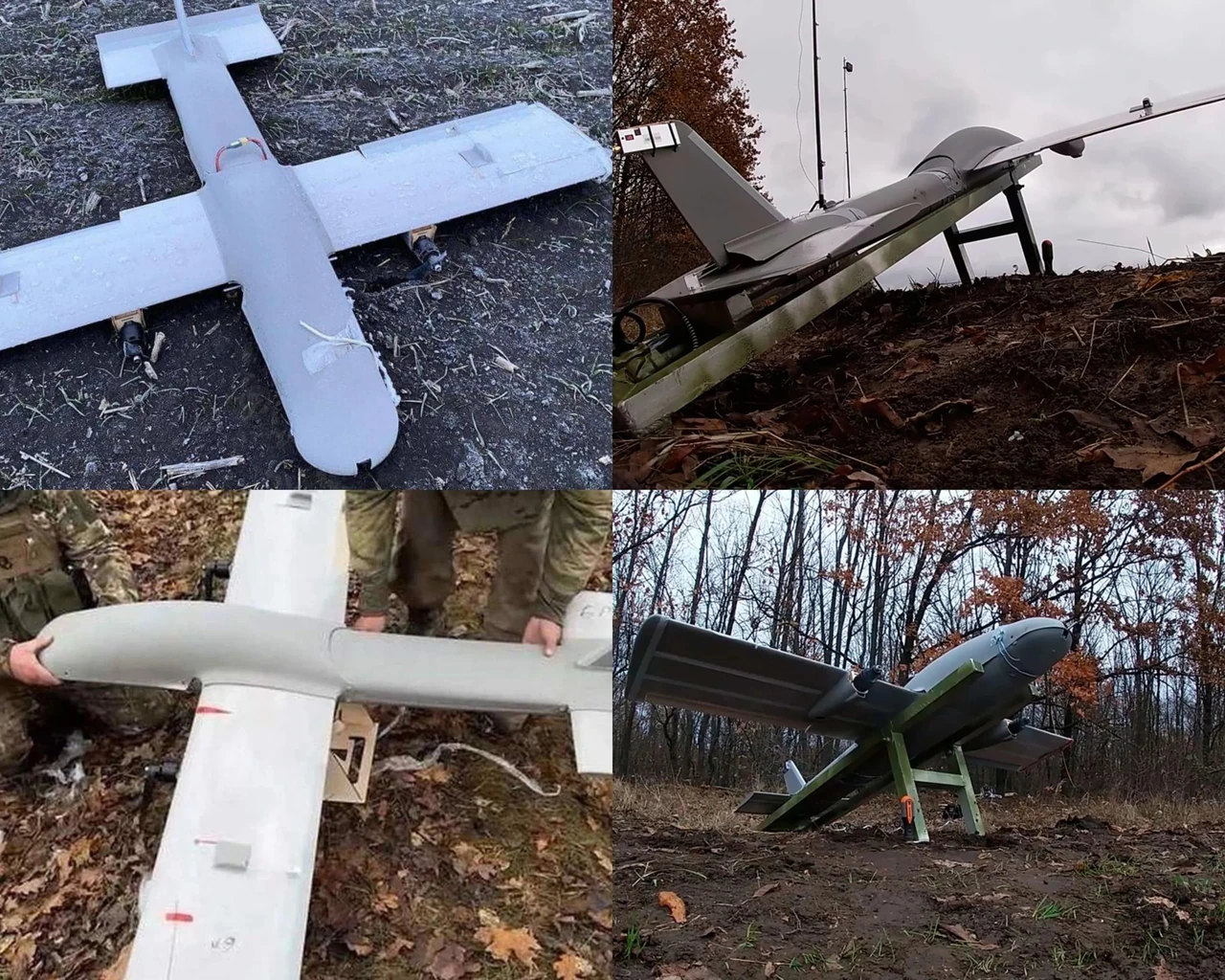

Як виглядає БПЛА Молния на типових фото
На більшості доступних знімків Молния постає як компактний літак з прямими крилами та класичним хвостовим оперенням. Фюзеляж часто має циліндричну або коробчасту форму з пінопласту — матеріал легкий, дешевий і частково поглинає радіолокаційні хвилі.
Крила зазвичай прямі, з невеликим розмахом, виготовлені з пінопласту з фанерними елеронами по краях. На якісних фото видно, що поверхня крил нерівна, з видимими стиками та слідами скотчу чи стяжок. Хвіст — вертикальний кіль та горизонтальний стабілізатор, також з фанери або пінопласту.
Двигуни — електричні, розташовані спереду (тягнуча схема) або ззаду. У базової версії один двигун, у вдосконаленої — два. Пропелери пластикові, часто чорного або яскравого кольору. На носі майже завжди видно FPV-камеру — невеликий модуль з об’єктивом, спрямованим вперед.
Бойова частина часто кріпиться спереду або під фюзеляжем. На фото з важкими боєголовками (наприклад, протитанковою міною ТМ-62) дрон виглядає перевантаженим: велика металева міна займає значну частину нижньої площини. У легших варіантах — компактна кумулятивна бойова частина або термітна суміш.
Колір корпусу зазвичай світлий — білий, сірий або світло-коричневий від пінопласту. Іноді окремі елементи фарбують у камуфляжні тони, але загальний вигляд залишається «кустарним».
Молния-1 та Молния-2: візуальні відмінності на фото
Дві основні версії відрізняються не лише характеристиками, а й зовнішністю.
Молния-1 — простіша модель з одним двигуном. На фото вона виглядає легшою та компактнішою. Фюзеляж тонший, крила менш посилені. Така версія частіше зустрічається на ранніх знімках 2024 року.
Молния-2 — вдосконалена модель з двома двигунами, кращою аеродинамікою та захищеною електронікою. На фото видно ширший фюзеляж, два пропелери та більш «зграбні» обводи. Деякі екземпляри мають пластикові обтічники замість відкритого пінопласту. Саме Молния-2 найчастіше з’являється на сучасних знімках.
| Параметр | Молния-1 | Молния-2 |
|---|---|---|
| Кількість двигунів | 1 | 2 |
| Дальність польоту | до 35 км | до 50 км і більше |
| Бойове навантаження | 3–5 кг | до 10 кг |
| Матеріали корпусу | фанера, пінопласт, алюмінієві трубки | пінопласт + пластикові елементи, краща аеродинаміка |
| Типовий вигляд на фото | компактніший, один пропелер, простіша рама | ширший фюзеляж, два двигуни, більш «літакоподібний» силует |
Саме низька вартість та простота збірки дозволяють Росії налагодити масове виробництво цих дронів і регулярно застосовувати їх на різних ділянках фронту.
Запуск та політ: що видно на фото катапульти та в повітрі
На знімках запуску Молния часто стоїть на простій катапульті — дерев’яній або металевій конструкції з гумовим або пружинним механізмом. Дрон фіксують ременями або стяжками, оператори перевіряють зв’язок та камеру. Для важких варіантів з мінами запуск нерідко здійснюють з верхніх поверхів будівель — так апарат одразу набирає висоту і не втрачає швидкість на старті.
У польоті на фото Молния виглядає як невелика темна точка або силует з характерними крилами. Швидкість польоту дозволяє їй швидко долати відстань, а інерція — продовжувати рух навіть при втраті сигналу. Деякі версії оснащені оптоволоконним кабелем: на якісних знімках іноді видно тонку нитку, що тягнеться за дроном, або котушку на фюзеляжі.
Бойові частини та модифікації на фото
Зовнішній вигляд сильно залежить від бойової частини.
З кумулятивною гранатою або саперним зарядом дрон виглядає компактним — боєголовка інтегрована в ніс або підвішена знизу.
З протитанковою міною ТМ-62 апарат стає громіздким: велика кругла міна займає майже всю нижню частину фюзеляжу, змінюючи центр ваги та аеродинаміку. Такі фото часто роблять після влучання — видно зруйновану техніку та розкидані уламки дрону.
Окремі модифікації несуть термітні елементи (для підпалу складів) або навіть маленький FPV-дрон на борту — на фото це виглядає як додатковий модуль під фюзеляжем. Розвідувальні версії мають стабілізовану камеру замість бойової частини.
Фото збитих дронів регулярно вивчають українські фахівці — це допомагає швидко виявляти нові модифікації та адаптувати засоби радіоелектронної боротьби.
Що розповідають уламки на фото
Після влучання FPV-перехоплювача або вогню з стрілецької зброї Молния розлітається на шматки. На таких знімках чітко видно внутрішню будову: просту раму з алюмінієвих трубок, китайські регулятори обертів, літій-полімерні акумулятори та політний контролер. Електроніка часто зібрана на гарячий клей та стяжки — ніяких складних композитів чи захисних кожухів.
Саме такі фото підтверджують: дрон розрахований на одноразове використання та масове виробництво. Навіть після влучання багато компонентів залишаються впізнаваними, що дозволяє аналізувати постачальників електроніки.
Чому візуальна ідентифікація БПЛА Молния важлива
Знання характерних ознак — прямих крил з пінопласту, одного або двох пропелерів, простого фюзеляжу — допомагає операторам РЕБ та розрахункам ППО швидше реагувати. На відміну від квадрокоптерів, Молния летить на більшій висоті та швидкості, тому її сигнал легше виявити на відстані.
У практиці українських підрозділів фото та відео з місць уражень стали важливим джерелом інформації для вдосконалення перехоплювачів та систем виявлення. Деякі бригади вже успішно застосовують FPV-дрони з оптоволоконним управлінням саме проти таких цілей.
БПЛА Молния фото продовжують з’являтися регулярно. Конструкція еволюціонує: з’являються версії з покращеним захистом від перешкод, автоматичним наведенням на кінцевій ділянці та новими типами бойових частин. Водночас простота матеріалів і технологій залишається головною перевагою для російського виробництва.
Українські захисники та інженери уважно вивчають кожен новий знімок. Це дозволяє не лише фіксувати поточні загрози, а й прогнозувати наступні кроки противника у сфері безпілотних систем.
